Термопреобразователи сопротивления ТСП/М-1388

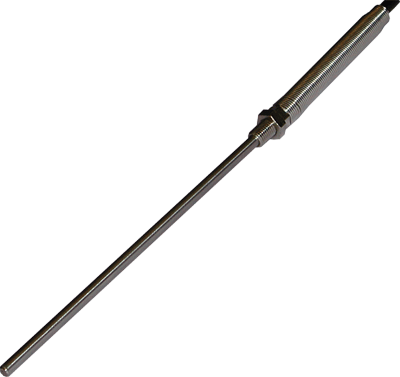

Термопреобразователь сопротивления ТСП-1388, термопреобразователь сопротивления ТСМ-1388
Описание и применение термопреобразователь ТСП-1388, термопреобразователь ТСМ-1388:
Термометр сопротивления ТСП-1388, термометр сопротивления ТСМ-1388 предназначены для измерения температуры малогабаритных подшипников (рис.1, 2,5) и поверхности твердых тел (рис.3, 4).
Технические характеристики преобразователь сопротивления ТСП-1388, преобразователь сопротивления ТСМ-1388:
-
Рабочий диапазон измеряемых температур, °С
для термопара ТСП-1388 - от -50 до +120
для термопара ТСМ-1388 - от -50 до +120
-
Условное обозначение НСХ преобразования (ГОСТ6651)
для преобразователь сопротивления термический ТСП-1388 - 50П, 100П
для преобразователь сопротивления термический ТСМ-1388 - 50М
-
Класс допуска (ГОСТ 6651)
для преобразователь температуры ТСП-1388 - В,С
для преобразователь температуры ТСМ-1388 - С
-
Схематическое изображение соединений (ГОСТ 6651) - 3
-
Показатель тепловой инерции, с, не более - 8
-
Условное давление измеряемой среды Pу, МПа
для рис. 1, 3, 4 - 0,4
для рис. 2 - 0,1
для рис. 2 - 0,1
-
Материал защитной арматуры
термопреобразователь ТСП-1388 и ТСМ-1388 (рис.1,2) - латунь Л62 или Л96
термометр сопротивления ТСП-1388 и ТСМ-1388 (рис.3,4) - медь М1
термопреобразователь ТСМ-1388 (рис.5) - сталь 08Х18Н10Т
| Рис.1 | 120 | 500 | 630 | 800 | 1000 | 1600 | ||||
| Рис.2 | l1,мм | ТСП | 470 | 970 | 1470 | 1970 | 4970 | 7970 | ||
| ТСМ | 3005 | |||||||||
| Рис.3 | l,мм | 60 | 80 | 100 | 120 | 160 | 200 | 250 | 320 | |
| Рис.4 | 100 | 120 | 160 | 200 | 250 | 320 | 400 | |||
